ZZYN-DCBANK变频器直流支撑系统
一、产品介绍
专门针对低压变频器（工作原理：交-直-交），是一种适用于变频器回路的电压暂降保护系统。在遇到电网晃电及瞬时停电时，被保护负载转换到ZZYN-DCBANK变频器直流支撑系统供电运行。
电网恢复正常后,负载自动转换到电网运行，整个过程电机、变频器持续稳功率输出，没有转速下降、功率波动、闪断和重启情况，负荷无扰动。
二、技术参数
|
技术参数 |
技术指标 |
|
|
交流输入 |
电压 |
380 ± 10% V |
|
频率 |
50 HZ |
|
|
电源切换时间 |
切换时间 |
<1ms |
|
电池或超级电容 |
类型 |
全密封免维护动力铅酸电池或超级电容 |
|
容量 |
支撑时间或电机总功率计算 |
|
|
系统输出 |
电压 |
DC500V |
|
功率 |
单回路（2-500KW），回路数根据用户要求 |
|
|
微处理监控 |
HMI |
触摸屏人机对话 |
|
远程监控 |
1路 |
Modbus |
|
使用寿命 |
|
15年 |

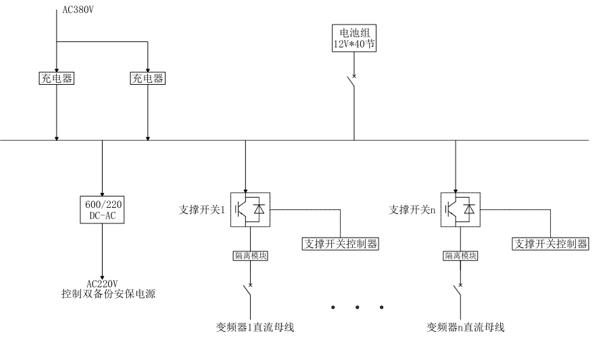

三、原理图
